C-Scan 2010

C-Scan 2010 - система контроля изоляции подземных трубопроводов

C-Scan 2010 —компьютеризованная система, позволяющая получить полную информацию о состоянии изоляционного покрытия и планового местоположения подземных металлических трубопроводов любого диаметра, с любой изоляцией — это наиболее современный, точный, быстрый, экономичный и удобный для пользователя. инструмент бесконтактного метода измерений.

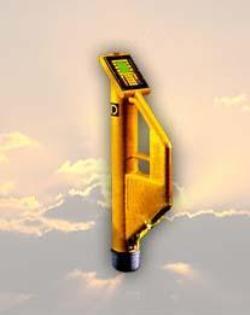

Система состоит из генератора и детектора. Генератор сигналов, подсоединенный к трубопроводу и заземлителю, подает постоянный сигнал переменного тока, проходящий вдоль трубопровода в обе стороны. Детектор, с которым работает оператор, измеряет наведенное на трубопровод электромагнитное поле в любой точке дистанции.

В каждой точке контроля изображение на дисплее детектора показывает оператору направление трубопровода, расстояние до трубы в радиусе 2м и расчетные данные: глубину залегания трубы с точностью от  2,5% (глубина до 3-х м) до 5% (глубина до 9м), точные координаты, величину остаточного тока в мА, затухание тока в мБ/м и расстояние между точками контроля в м.  Все данные запоминаются в памяти прибора и передаются в ПК через порт  RS 232. По величине затухания тока оценивается состояние изоляционного покрытия трубопровода.

С помощью системы:

• обеспечивается контроль до 50 км трубопровода в день;
• точно определяется местоположение и глубина залегания подземного трубопровода до 9м, даже если он находится под дорогами, бетоном, песком, грязью, льдом или водными препятствиями;
• отображается среднее состояние изоляции между двумя точками контроля (стандарт NACE TMO 102-2002);
• находятся локальные дефекты изоляции контрольных участков;
• запоминаются все данные по слежению за состоянием трубопровода, распечатываются отчеты, графики, а также маршрутные карты (с помощью применения GPS-приемника);
• используя программное обеспечение DCAPP, оператор архивирует данные о трубопроводе в ПК для дальнейшего анализа или сравнения, а также регистрации отчетов;
• используя методику оценки результатов измерений (ВРД 39-1.10-026-2001), определяется интегральная величина сопротивления изоляции в Ом.м2, интегральная величина площади дефекта в мм2..м2, скорость старения изоляционного покрытия и его остаточный ресурс.

Новая версия системы  запоминает данные обследования 100 завершенных съемок с полной информацией для 500 точек каждой съемки. В любой съемке  оператор может просмотреть на дисплее последовательно все выполненные отчеты.

ПРИМЕНЕНИЕ  С-SCAN 2010:

• Периодический контроль подземных трубопроводов;
• Нанесение на карту трубопроводов, их положения, расположение ответвлений, стыков и т.п.;
• Проверка качества изоляции новых и состояния изоляции старых трубопроводов;
• Определение местоположения дефекта изоляции трубопроводов под реками, болотами, засеянными полями, дорогами;
• Проверка возможного изменения положения трубопровода из-за сильных течений в подводных переходах;
• Регулярные проверки изменения положения и глубины залегания труб в местах, подверженных эрозии почвы;
• Обнаружение нежелательных контактов с подземными коммуникациями или металлическим ломом.

Вес комплекта системы C-Scan 2010:  около 90 кг
Размеры ящика: 130 х 58 х 59 см
Детектор:   вес   7.5 кг,  размеры 18 х 47 х 120 см
Генератор: вес 14,5 кг,  размеры  33 х 26 х 23 см.

Комплект поставки:

1. Детектор C-Scan 2010, комплект;
2. Генератор C-Scan 2000/2010, комплект;
3. MR-одометр, в переносной сумке;
4. Комплект принадлежностей C-Scan 2010;
5. Программное обеспечение DCAPP, СD;
6. Ящик для транспортировки.

Опции (по заказу):

• Компьютер типа Notebook, комплект;
• Принтер с аккумулятором, комплект;
• Принадлежности системы C-Scan 2010;

Технические характеристики:

• Диапазон рабочих температур:  -20? С  до  +40? С;
• Глубина контроля залегания:  от 0,5 до 9м;
• Питание детектора: NiCd-аккумуляторы, 1,2 В, типоразмер «D», 6 шт;
• Питание генератора:
        от встроенного  блока аккумуляторов, 12 В; 3 шт.;
        от внешнего источника: от 11,5 В до 18 В;
• Ток генератора частотой 937,5 Гц:
        max до 750 мА от аккумуляторов;
        max до 1000 мА от внешнего источника;
• Время обследования до 8 часов непрерывной работы;
• Обработка данных ПК программой MICROSOFT EXEL;
• Возможность подключения GPS-приемника;
• Контроль зарядки аккумуляторов;
• Контроль температурного режима внутри системы.

Кроме всего прочего, вы можете обеспечить полный контроль катодной защиты подземных трубопроводов с помощью многофункциональной компьютеризированной системы MoData 2.
