Измеритель сопротивления заземления GEOHM C

Компактный измеритель сопротивления заземления GEOHM C, выпускаемый фирмой GMC-1 GOSSEN-METRAWATT GmbH, Германия, предназначен для измерения сопротивления заземления, специфического сопротивления грунта внутри различных глубоких слоев почвы и переходного сопротивления между электрически независимыми заземлителями.

Электронный контрольно-измерительный прибор GEOHM C применяется при комплексном обследовании и диагностике состояния изоляции подземных трубопроводов для обнаружения в прилегающем к трубопроводу грунте напряжений рассеяния и блуждающих токов, являющихся одной из причин коррозии подземных металлических трубопроводов.
Принцип действия GEOHM C основан на использовании 3-х и 4-х проводных методов измерения падения постоянного и переменного напряжения на стержнях заземления при подаче заданного испытательного тока. Пропорциональные измеренному падению напряжения значения сопротивления заземления и грунта, а также частоты, прямо выводятся на большой цифровой дисплей с подсветкой.
Для упрощения подключения измеритель GEOHM C имеет 4 большие клеммы разного цвета. После установки заземлителей в грунт по выбранной схеме измерения и их подсоединения к соответствующим клеммам GEOHM C, можно начать измерение просто нажав кнопку.
Для достижения максимальной точности выбор испытательного тока, диапазона измерений и мониторинг влияния паразитного напряжения в грунте происходит автоматически.
Данные измерений GEOHM C можно сохранить и передать в ПК через инфракрасный интерфейс с помощью программного обеспечения WINPROFI.
Прибор GEOHM  C имеет прочный герметичный корпус, эргономичен и прост в обращении, полностью укомплектован для длительной работы в полевых условиях.

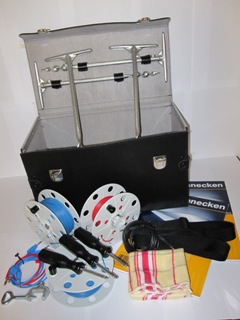

Стандартный комплект поставки:
Измеритель сопротивления заземления GEOHM C в комплекте с инструкцией, формуляром, документом о калибровке, поясом для переноски, 1 шт.; аккумуляторами, 4 шт.; зарядным устройством, 1 шт.; батареями, 4 шт.; программным обеспечением WINPROFI для передачи данных в ПК, CD, 1 шт.; набором измерительных кабелей, 1 красный, 1 черный; чехлом НС30-С для измерителя, 1 шт.; набором принадлежностей E-SET  5 для проведения измерений, включая: винтовой заземлитель, 4 шт.; клемма, 1 шт.; измерительный кабель 25 м, красный, на катушке, 1 шт.; измерительный кабель 50 м, голубой, на катушке, 2 шт.; держатель для катушек, 3 шт.; измерительный кабель 2 м, черный, 1 шт.; измерительный кабель 0,5 м, красный, 1 шт.; измерительный кабель 0,5 м, голубой, 2 шт.; чемодан для переноски с ремнем, 1 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Измерение сопротивления заземления и грунта до 50 кОм;
- Измерение переменного/постоянного напряжения от 10 до 250 В;
- Измерение частоты от 45 до 200 Гц;
- Автоматическое измерение сопротивления пробника и заземляющего штыря;
- Большой дисплей (128 х 64 пикселей) с подсветкой от 4-х световых индикаторов LED;
- Световая сигнализация наличия ошибок, которые могут исказить результаты измерений;
- Мониторинг разрядки аккумуляторов;
- Память для сохранения результатов измерений;
- Программное обеспечение WINPROFI для передачи данных в ПК через инфракрасный интерфейс;
- Питание от 4-х встроенных NiMh аккумуляторов и 4-х батарей 1,5 В;
- Общий вес GEOHM C с принадлежностями 8 кг;
- Размеры измерителя GEOHM C: 275 х 140 х 65 мм;
- Вес измерителя GEOHM C 1,2 кг.

1. Измерение сопротивления заземления
Отображаемый на дисплее диапазон, Ом Испытательный ток, А
0,01 … 20 Ом 10 мА
0,1 … 200 Ом 1 мА
1 Ом … 2 кОм 100 мкА
10 Ом … 20 кОм 100 мкА
10 Ом … 50 кОм 100 мкА

2. Измерение переменного/постоянного напряжения

Отображаемый на дисплее диапазон, В Импеданс, Ом
1.0 … 99.9 В DC 500 кОм
100 … 250 В DC 500 кОм
0 … 99.9 В АC 500 кОм
100 … 300 В АC 500 кОм

3. Измерение частоты синусоидальных сигналов

Отображаемый на дисплее диапазон, Гц Импеданс, Ом
15 … 99.9 Гц 500 кОм
100 … 400 Гц 500 кОм
