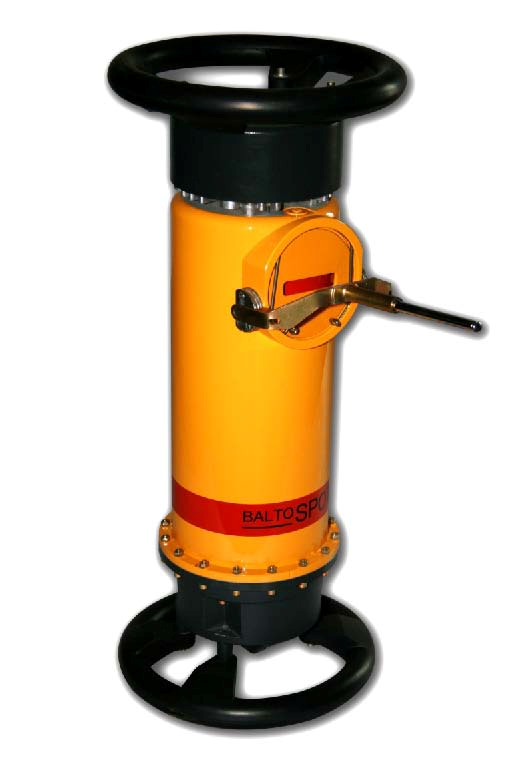

Рентгеновский аппарат BALTOSPOT – GFD165

 Генератор - излучатель BALTOSPOT – GFD165

Хит номер один на протяжении многих лет, GFD165 на сегодняшний день является самым маленьким прибором из серии GF.

GFD165 – это компактный газо-изолированный прибор, с максимальным напряжением 160кВ и током 5мА, созданный для работы в условиях, где важную роль играют его вес и размер. GFD165 – это идеальное устройство для работы в труднодоступных местах и при частом перемещении. Благодаря току 5 мА и технологии импульсных волн, прибор может просвечивать тонкие материалы, металлические или композитные. Он с легкостью превзойдет изотопы, обладающие низким контрастом и будет им достойной заменой при работе с более тонкими материалами, где, как правило, применение изотопов запрещено.

Этот прибор использует электронную и технологическую базу, как и другие приборы, но имеет проверенную стеклянную трубку Balteau NDT. Несмотря на это, как и любой другой прибор подобного рода, он нуждается в эффективном рентгеновском контроле.

Этот прибор должен использоваться с одним из двух имеющихся блоков управления и рентгеновского контроля (CF2000 или Hand X). Он идентифицируется любым из этих блоков. У него самое низкое количество потребляемой энергии среди подобных устройств, что делает его прекрасным выбором для мобильных инспекций.

Размер и эксплуатационные качества

Прибор имеет маленькие габариты, однако не стоит недооценивать возможности этого испытанного устройства. Уже более 25 лет оно используется в различных областях, от нефтяной и газовой промышленности до авиационно-космической. Был полностью изменен дизайн и проведено усовершенствование этого прибора в соответствии с новейшими техническими достижениями, но основная часть сделана в соответствии с прежними высокими стандартами и стремлением к совершенству, отличается простотой конструкции.

Энергосбережение

Потребление энергии связано в первую очередь с производством и сокращение энергопотребления  всех механизмов может принести большую прибыль. Экономичной система будет в том случае, если эффективно регулируется расход энергии и если применяются новейшие технологии. Технология, которую мы использовали в высоковольтном трансформаторе, в два раза снижает потребление электроэнергии при той же производительности, что и у конкурирующих изделий. Наши приборы могут работать с разнообразной подводимой мощностью, что не оказывает влияния  на выходную мощность.

Импульсный высоковольтный генератор

Импульсная технология - это единственный приемлемый компромисс между мощностью и контрастом, который выполняет требования по экономичности и качеству. Импульсные волновые генераторы могут проводить больший поток на полной мощности и все равно сохранят чрезвычайно широкий спектр для того, чтобы гарантировать, что слабое рентгеновское излучение будет присутствовать даже на полных кВ и будет обеспечен контраст, недоступный другими методами при тех же кВ. Нельзя забывать, что этот прибор нуждается в наличии системы рентгеновского контроля.

Область применения

Все наши портативные приборы могут работать, при необходимости, от автономных источниках питания. В целях безопасности наши приборы окрашены в ярко желтый цвет для того, чтобы их легко было обнаружить, а также они могут быть оснащены дополнительными световыми индикаторами, при помощи которых можно узнать о текущем состоянии операции (опция). Специальный микрочип распознает любой генератор и дает возможность нашему контрольному элементу незамедлительно распознавать присоединенное устройство и применять наилучшие параметры для генератора. Наши основные разъемы - военные ITT CANNON. Также имеются дополнительные принадлежности: фильтры, лазерные указатели, подставки или специальные кабели для центровки в трубопроводах.

Технические параметры

Механические:
Вес без колец: 12кг

Электрические параметры:

Диапазон изменения высоковольтного напряжения: кВ 50-160
Диапазон изменения тока трубки: мА 0,1-5
Рабочий цикл: 100% начиная с температуры 30°С происходит снижение мА
Изоляция: SF6 газ
Требования к питающей сети: В 180-260

Рентгеновская трубка
Угол излучения: 55°
Номинальное значение фокального пятна: мм 1,5 х 1,5
Внутренняя фильтрация: 6 Al
Материал анода:  воздух

Окружающая среда
Рабочая температура:  максимальная  70°С

Стандартное оснащение:
Внутренний манометр, высокопрочный разъем запирающего типа, 20м соединительный кабель, быстросъемный SF6 клапан, предназначенные для тяжелой работы вручную кольца, держатель для центрирующих устройств, фильтра и диафрагм.

Дополнительное оснащение:
Покрытая свинцом задвижка, сигнальная лампочка, повторитель сигнальной лампочки, емкость для принадлежностей, ящик для транспортировки, кабель, поддерживающая подставка, гидравлическая подставка, адаптер В 100-260.

Balteau NDT
           Блок управления BALTOSPOT – CF2000

Этот легкий контрольный прибор является одним из двух возможных устройств сопряжения между любыми из импульсно-волновыми BALTOSPOT-генераторами и оператором.

Этот прибор был создан специально для работы в агрессивной среде и условиях нестабильной подачи электропитания. Безусловно, он способен справляться с нестабильной подачей электропитания, как, например, поставляемая отдельными источниками питания энергия без ущерба как для выходной мощности, так и для качества изображения: результат постоянно очень стабилен, как и выходная мощность, невзирая на электроэнергию, которая подведена к прибору.

Как всегда, Balteau NTD придает большое значение безопасности, и это не было оставлено без внимания. Водонепроницаемая эргономичная клавиатура и большие крепкие рукоятки по бокам делают этот прибор идеальным как для работы на участке, так и для лабораторного применения. Четкий четырехстрочный экран постоянно высвечивает необходимые пользователю показания о статусе операций. Удобный ярко-желтый чехол защищает ваш прибор, когда тот не используется.

Возможность соединения и многосторонность

Нужно подключить к генератору, чтобы прибор распознал его и в соответствии с этим адаптировал все параметры. После этого тот же самый блок управления сможет осуществлять контроль как при панорамном, так и направленном излучении без утомляющих манипуляций. Все разъемы металлические промышленного типа. Расстояние до генератора, не влияющее на выходную мощность прибора, может составлять до 70 метров. CF2000 это прекрасный выбор для стационарной или полустационарной установки или для операций, производимых на больших площадях. Поскольку прибор излучает рентгеновские лучи, необходимо убедиться в эффективности системы рентгеновского контроля на участке.

Эффективность энергосбережения

CF2000 способен питаться от генератора 1500 Вт, но он разработан для постоянного использования адаптированной мощности, соответствующей настройкам параметров. Это качество делает его самым эффективным прибором на рынке, так как требования прибора к питанию настолько низки, что достаточно даже минимальной мощности.

Простота и эргономичность

Одной из наиболее интересных функций является автоматический предпусковой нагреватель, который берет на себя выполнение этой утомительной, но очень важной операции. Необходимый предпусковой подогрев после периода, когда прибор не использовался, также сведен к минимуму и режим блокировки позволяет при необходимости вмешиваться до завершения операции. Напряжение и ток автоматически адаптируются в соответствии с кривизной трубы. Установка параметров также может быть задана при помощи специальной компьютерной программы. CF2000 обладает такими же характеристиками, как и известный HAND-X, но не имеет интерфейса RS232 и встроенного дозиметра. Память содержит последние сто значений экспонирования, которые можно вывести при помощи функции Menu. В прибор можно внести до ста индивидуальных параметров для дальнейшего использования. При частом использовании следует обеспечить работу системы рентгеновского контроля на участке.

Четкая индикация

Клавиатура разделена на специальные функциональные зоны, которые можно легко распознать и понять об их назначении. Определенным цветом

окрашенные выпуклые кнопки помогают оператору точно задавать параметры даже в перчатках. Минимальный набор клавиш также способствует уменьшению количества операций и минимизирует процесс обучения. Четырехстрочный  дисплей расположен над мембранной клавиатурой, а через внутреннее меню можно выбрать один из нескольких языков, на котором будет выводиться информация. Рабочий процесс и статус соединения все время отображает либо контрольная лампочка, либо сама клавиатура. В случае нештатной ситуации блокирующий экстренный выключатель остановит все функции прибора.

Компактность и прочность

В CF2000 используется очень прочный алюминий, который снижает вес, а также увеличивает жесткость конструкции. Размер прибора небольшой, а все внешние компоненты либо защищены крышкой, либо формой окружающих элементов, что обеспечивает защиту от повреждений при транспортировке или при установке. Но, несмотря на это, все же следует позаботиться о системе рентгеновского контроля при использовании этого прибора.

Технические параметры

Механические параметры:
Вес 13 кг

Электрические параметры:
Требования к питающей сети: 170-260 В
Частота: (Гц) 45-66
Рабочий цикл: 100%
Рабочая температура: от -10°С до +50°С

Механические параметры:
Разъемы: металлические, военного образца. Независимое заземление.
Обшивка: алюминий, жесткая конструкция с защитными рукоятками и металлической крышкой
Защита: IP54

Функции:
напряжение: кВ минимальный шаг 1
ток: мА минимальный шаг 0,1
временной минимальный шаг: от 1 до 99мин 59сек
клавиатура: 24 выпуклые клавиши, устойчивое к стиранию покрытие
предупреждающие лампочки и устройства для обеспечения безопасности: трехступенчатая кнопка включения рентгеновского излучения, аварийное выключение с возможностью блокировки (СЕ), трехпозиционная блокировка клавиатуры, зуммер, буквенно-цифровые сообщения и LED.

Автоматический предпусковой подогреватель: имеется (минимум 90сек)
Память:  100 последних измерений, 100 позиций
Дисплей: четырехстрочный, четкий, зеленая подсветка, регулируемая контрастность.

Стандартное оснащение:
Блок управления: CF2000 с крышкой и рукоятками, клавиши включения излучения.

Дополнительное оснащение:
Адаптер - 100-260 В(US- 60Гц), дополнительные кабели, Clignitix и блок безопасности для выключения, автоматическое вычисление измерений (вручную или автоматически).
