Система контроля катодной защиты и изоляции подземных трубопроводов MoData 2


Система контроля катодной защиты состоит из многофункционального преобразователя (МП) MoData 2 с встроенным компьютером, автономным питанием, кабелями, принадлежностями и пакетом программного обеспечения для сбора данных в полевых условиях и переносе их в ПК для обработки и хранения.
Система комплектуется реле времени SYNTAKT (рекомендуется 6 штук) для работы с токами до 60А, с питанием от сети и от свинцового аккумулятора 6В с ресурсом 1500часов, с высокоточным кварцевым генератором, возможностью синхронизации и отключения на ночь. Реле синхронизируют работу станции катодной защиты (вкл./выкл. 4сек/2сек; 12сек/3сек; 27сек/3сек). SYNTAKT имеет силовое реле для исключения перегрузок в сети в момент переключения.
Наличие в комплекте системы прибора сбора данных Minilog 128/512 позволяет осуществлять запись кривых потенциалов и токов в автоматическом режиме с заданной частотой и длительностью опроса с последующим переносом данных (до 85000/340000 измерений), в ПК для анализа и представления в графическом виде с помощью программного обеспечения WinLog.

Система контроля катодной защиты MoData 2 одна заменяет все приборы, обычно применяемые при контроле катодной защиты, совмещая:
- мультиметр для измерения тока, сопротивления, постоянного и переменного напряжения;
- обнаружение дефектов изоляции подземн. трубопроводов;
- выбор времени переключения;
- авто/ручную синхронизацию времени;
- сообщение о необходимости зарядки аккумуляторов;
- возможность подключения GPS-приемника.

Система MoData 2 позволяет производить интенсивные измерения четырьмя различными методами:

  • двухэлектродный метод: измеряется потенциал     включения/выключения при подключении к измерительным контактам КИП, а также воронка напряжений включения/выключения в каждой точке, с шагом 5-10 м при удалении перпендикулярно оси трубопровода.
  • трехэлектродный метод: одновременное измерение потенциала и двух значений воронки напряжения  симметрично оси трубопровода, слева и справа, с расчетом потенциала без омической составляющей («IR-потенциал») по методу экстраполяции;
  • метод сложения: путем простого измерения падения напряжений вдоль трубопровода позволяет рассчитать  потенциал и воронку напряжения в каждой точке объекта;
  • метод интенсивного определения участков дефектов изоляции (IFO-метод): измеряются падения напряжений включения/выключения вдоль трубопровода с помощью измерительных электродов, с шагом 5-10 м. Увеличение разности напряжений с последующим изменением ее знака сигнализирует о возможном дефекте изоляции на данном участке. Применяется на новых трубопроводах с хорошей изоляцией. Контроль потенциалов при этом методе не производится.

Система контроля катодной защиты MoData 2 позволяет производить последовательные измерения (на станциях катодной защиты и на КИП вдоль трубопровода).

Размеры МП MoData 2:  290 х 260 х 70 мм;
Вес MoData 2 в транспортировочном чемодане:  7,8 кг;
Общий вес MoData 2 с принадлежностями: от 19 кг.

Полный комплект поставки системы MoData 2:

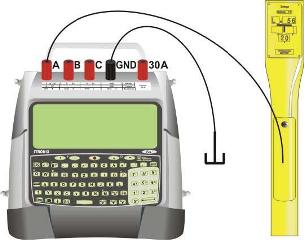

- Контрольный блок MoData 2 – многофункциональный преобразователь, c встроенным свинцовым аккумулятором 6В/1,3А/час, 10 час работы, ПК Itronix fex21 (ЖК дисплей 6,5", процессор 129МГц/32Мб, литиевый аккумулятор на 8 час работы, флуоресцирующая мембранная клавиатура, документация к ПК на английском языке, штифт для управления с экрана монитора), с калибровочным сертификатом, внешним зарядным устройством 230 В, соединительным кабелем, 1 м, кабелем передачи данных в ПК, 1 м, чемоданом для транспортировки электронного блока MoData 2;
- Руководство по эксплуатации на русском языке;
- Набор измерительных кабелей с клеммой: 5 красных и     3 черных;
- Коммутационный пояс Marathon для интенсивных измерений;
- Коммутационный пояс Sprint для последовательных измерений
- ПО IntMobil 3.0 сбор данных интенсивных измерений, СD;
- ПО IntMess 3.0 оценка интенсивных измерений, СD;
- ПО NaMobil 3.0 сбор данных повторных измерений, СD;
- ПО WinTrans 1.0 оценка повторных измерений, СD;
- Навигационный GPS-приемник Holux GR-213 с встроенной антенной и кабелем 0,5 м;
- Электрод медно-сульфатный RE-5C, 2-16 шт.;
- Электрод медно-сульфатный RE-5C на стержне, 3 шт.;
- Кабель питания от автомобильной батареи 12В;
- Барабан с измерительным кабелем 500 м, 1-2 шт.;
- Заплечная рама для барабана с измерительным кабелем;
- Измерительные спиральные кабели, 2 м, 3 шт.;
- Измерительные кабели к электродам, 10 м; 2-16 шт.;

MoData

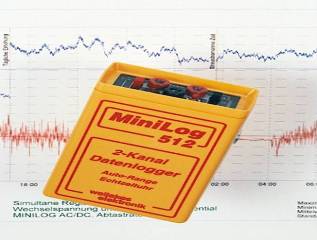

- Двухканальный измерительный прибор Minilog 512 (128) для записи и хранения данных измерений потенциалов и токов катодной защиты в автоматическом режиме с программируемой частотой и длительностью опроса, с переносом данных до 340000 (85000) измерений через интерфейс-кабель с USB-кабелем в ПК для анализа и обработки данных измерений с помощью программного обеспечения WinLog, комплект, включая:
Логгер данных Minilog 512 (128), с батареей, чехлом, клеммой типа «крокодил» и комплектом кабелей (3 шт.), с тремя типами входов:
- AC/DС-входы для измерений на первом канале только переменного тока, а на втором канале только постоянного тока;
- AC/AC-входы для измерений по двум каналам только переменного тока;
- DC/DC-входы, для измерений по двум каналам только постоянного тока;
Программное обеспечение WinLog;
Интерфейс-кабель с USB-кабелем;
Защитный бокс с герметизацией 1Р 67  для подземных измерений;
Чемодан для переноски комплекта Minilog;
Документация к Minilog на русском языке;

- Реле времени  GPS-SYNTAKT, 15 А, с аккумулятором  6 В и
 2-мя соединительными  кабелями,  в  комплекте  с  силовым реле LS 60, 60А, соединительным кабелем, GPS-приемником Garmin GPS 18   с  встроенной   антенной  и   кабелем   5 м  и чемоданом для переноски реле, 6 шт.;
- Запасные части и принадлежности MoData 2


Система контроля катодной защиты MoData 2 комплектуется по индивидуальному заказу.

Комплект диагностического оборудования MoData 2

  Электрод

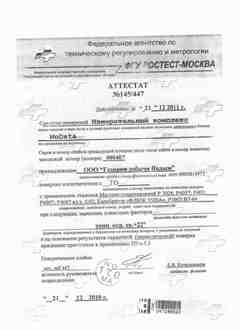

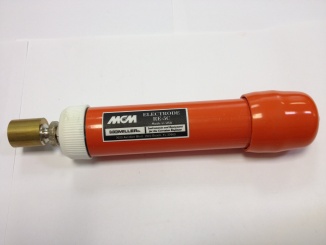

Электрод медно-сульфатный RE-5C             Аттестат поверки измерительного комплекса MoData
                                                                                          для ООО "Газпром добыча Надым"
