Minilog 2 многомерный измерительный многоканальный прибор для записи и хранения данных измерений потенциалов и токов


 Minilog 2 – это новый многомерный измерительный прибор для контроля параметров катодной защиты, GPS синхронизированный, работающий в режимах DCVG/CIPS в прочном и водонепроницаемом корпусе.







Назначение
- для измерений градиентов напряжений по методу DCVG, а также потенциалов методом интенсивных измерений CIPS,
- запись и хранение измерений с автоматической привязкой GPS координат.


До появления Minilog 2, который является универсальным измерительным прибором, работа техников по контролю параметров катодной защиты всегда требовала использования нескольких приборов для выполнения контроля параметров катодной защиты.

Minilog 2 в качестве прибора, осуществляет контроль параметров катодной защиты.

В качестве основной подготовки к контролю параметров катодной защиты пользователь должен установить переключатель в положение «контроль», убедившись в том, что все включатели и выключатели ввода измерений находятся в синхронном режиме, все параметры установлены, GPS синхронизация включена.
Новый Minilog 2 способен переключать 15 ампер с внутренним механическим реле (18 амперное реле в качестве опции) и до 1000 ампер с внешним передающим реле.

Многие наиболее часто употребляемые такты переключения предварительно установлены, но пользователь может также вручную установить свой собственный такт переключения с шагом в 100 миллисекунд.

Подключив GPS антенну, убедитесь, что Minilog 2 синхронизировал связи не позднее чем через 10 миллисекунд. Без дополнительной синхронизации температура регулируется встроенным высокоточным кварцевым генератором, с погрешностью около +/- 50мс в день.
Когда Minilog 2 устанавливается там, где нет электричества, собственный литий-ионовый аккумулятор обеспечивает функционирование прибора в течение 30 дней.
Зарядка аккумулятора может быть осуществлена от электрической сети с помощью USB-кабеля или от автомобильной батареи 12 В с помощью USB-кабеля c адаптером.

Minilog 2 в качестве многомерного измерительного прибора/ логгера данных.

Каждый оператор знает, что контроль параметров катодной защиты заключается в измерении показаний в мВ, а АС-вход/DC-вход используется для измерений на первом канале переменного тока, а на втором канале постоянного тока. Пользоваться прибором нужно аккуратно, хотя прибор находится в жестком корпусе. Кроме того, контроль параметров катодной защиты требует, чтобы регистрация данных приходила в течение нескольких недель с заданной частотой до 1 кГц. Новый Minilog 2 совмещает эти требования и имеет небольшой водонепроницаемый корпус. Два канала, каждый из которых способен измерять параметры контроля катодной защиты для АС-/DC-входов одновременно, осуществляющих контроль параметров катодной защиты и являющихся заменой добавочных многомерных измерительных устройств, использовавшихся до разработки прибора Minilog 2.

Все 4 канала (2 х АС, 2 х DC) могут записываться с заданной частотой от 1 кГц. Пользователь может записывать в память прибора более 1 миллиона цифровых значений для сохранения данных, даже если аккумулятор разряжен.В верхней части прибора расположена GPS антенна, которая может быть синхронизирована в случае использования двух и более приборов Minilog 2 в режиме параллельной регистрации данных.Зарегистрированные данные могут быть обработаны программным обеспечением
WinLog 2.0 или перемещены в Excel.
Minilog 2 способен регистрировать данные, одновременно давая оператору возможность проводить контроль параметров катодной защиты.

Minilog2 для обследования труб

Minilog 2 находится в небольшом водонепроницаемом корпусе (IP68), в приборе находится 4 канала ввода информации (2 х АС, 2 х DC), что делает прибор идеальным для обследования труб.
Minilog 2 может использоваться как универсальный прибор для обследования труб и одновременно используется также для проведения подземных измерений постоянных и переменных напряжений, потенциалов и токов на трубопроводе в автоматическом режиме с заданной частотой и длительностью опроса. Обыкновенным нажатием клавиши на клавиатуре зарегистрированные данные сохраняются в памяти. Чтобы ускорить обследование труб оператор может использовать режим DCVG, который позволяет легче обнаружить дефекты путем снятия графических данных в цифровой и аналоговой форме. Если GPS антенна подключена, то GPS координаты дефектного участка будут сохранены в память прибора. Зарегистрированные данные можно обработать с помощью программного обеспечения IntMess 3.0 или просто перемещены в Excel.

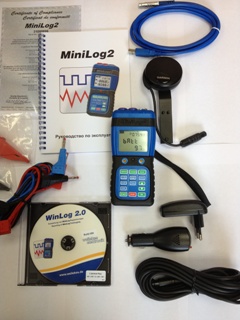

Комплект, включает:
Прибор Minilog 2 с электрическим реле, USB-кабель, зарядное устройство 230B, зарядное устройство 12B, калибровочный сертификат, программное обеспечение.
